MAG ROUND CORNER-H R600 B DALI 6499203 LED2

Detailní popis produktu

Dokumentace ke stažení

MAG ROUND CORNER-H R600 – obloukový díl 700 mm, 48 V DC, DALI, IP 20

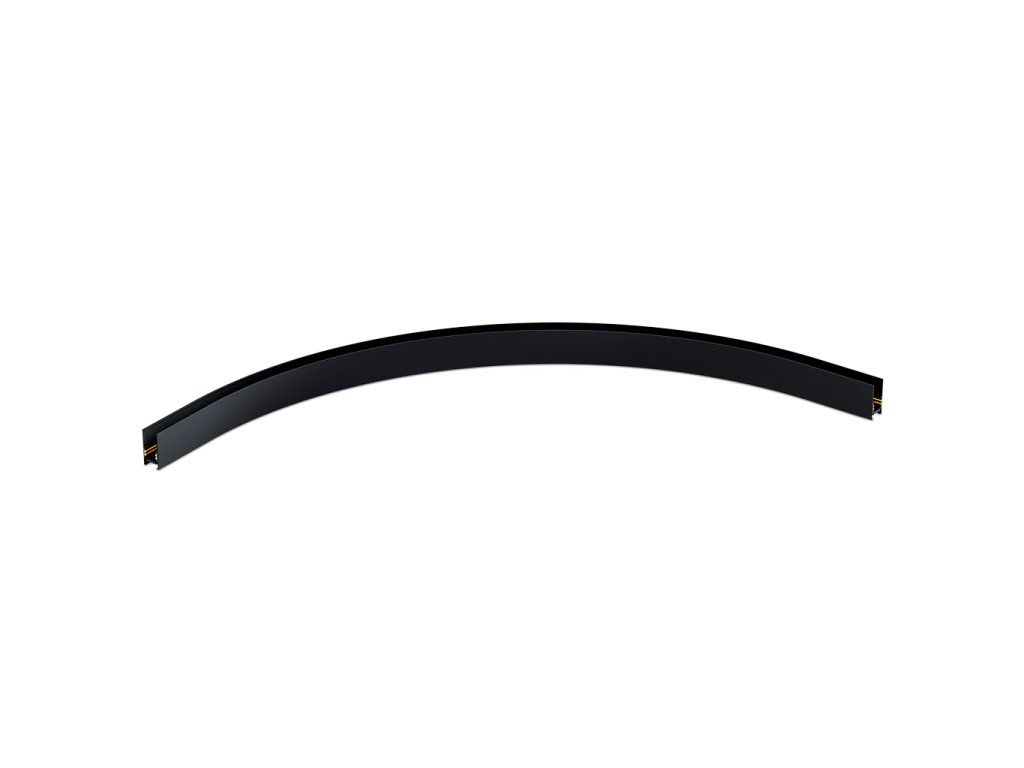

Plynulý oblouk poloměru 600 mm bez viditelného přerušení kolejnicové trasy. MAG ROUND CORNER-H R600 je hliníkový obloukový přechodový prvek magnetického systému LED2 MAG TRACK určený pro tvorbu kruhových nebo segmentových layoutů na stropě. Profil v matné černé povrchové úpravě RAL 9005 má celkovou délku 700 mm, šířku průřezu 26 mm a výšku 53 mm. Uvnitř drážky jsou patrné zlaté kontaktní vodiče, které zajišťují přenos napájení 48 V DC i DALI signálu do navazujících svítidel bez přerušení. Díl nahrazuje nutnost použití rohového konektoru a zachovává plynulý, architektonicky čistý tvar oblouku. Třída ochrany IP 20 jej předurčuje pro interiérové instalace – butiky, showroomy, galerie, kancelářský open space nebo obytné prostory s vyššími designovými nároky. Hliníkový extrudovaný profil zaručuje tvarovou stálost i při délce 700 mm a odolnost vůči průhybu při montáži svítidel.

Proč zvolit MAG ROUND CORNER LED2?

• Obloukový poloměr 600 mm: Umožňuje navrhovat kruhové nebo půlkruhové stropní trasy bez rohových konektorů – výsledek je vizuálně kontinuální linie.
• DALI stmívání: Plná kompatibilita s protokolem DALI dovoluje individuální scény osvětlení v celé trase MAG TRACK bez přídavného ovladače na každém svítidle.
• Bezpečné napětí 48 V DC: Nízkové napájení 48 V DC snižuje riziko úrazu při montáži a splňuje požadavky třídy ochrany 3.
• Hliníkový profil RAL 9005: Extrudovaný hliník v matné černé RAL 9005 odolává mechanickému namáhání a ladí s ostatními prvky systému LED2 MAG TRACK.

Technická specifikace

Pro architekty a projektanty

MAG ROUND CORNER-H R600 je klíčový prvek pro projektanty navrhující kruhové nebo obloukové světelné trasy v systému LED2 MAG TRACK. Poloměr oblouku 600 mm a délka 700 mm jsou pevně dané hodnoty, které je nutné zapracovat do výkresové dokumentace při výpočtu obvodu kružnice nebo délky segmentu. Pro výpočty rozložení světelného toku na trase doporučujeme pracovat s LDT soubory konkrétních svítidel MAG TRACK v softwaru DIALux nebo Relux. Celá produktová dokumentace LED2 MAG TRACK – včetně 3D modelů systémových prvků, montážních listů a schémat zapojení DALI sběrnice – je k dispozici ke stažení na www.led2.cz nebo na vyžádání od technického oddělení. Při návrhu scén osvětlení v DALI zohledněte maximální délku jednoho DALI segmentu a počet adresovatelných jednotek na větev. Třída ochrany IP 20 omezuje použití na suché interiérové prostory.

Časté dotazy

Jaký stmívací systém MAG ROUND CORNER DALI podporuje?

MAG ROUND CORNER-H R600 (SKU 6499203) je konstruován pro systém LED2 MAG TRACK s napájením 48 V DC a integrovanou DALI sběrnicí. Profil sám o sobě není svítidlem – přenáší napájení a DALI signál z jedné části trasy do navazující obloukové sekce. Stmívání konkrétních svítidel nasazených na trase se řídí DALI protokolem, který umožňuje adresovat každé svítidlo samostatně nebo ve skupinách. Pro správnou funkci je nutné použít DALI kompatibilní napájecí zdroj 48 V DC a DALI řadič nebo gateway odpovídající velikosti instalace. Systém není kompatibilní s běžnými TRIAC stmívači.

Jaký je poloměr oblouku a délka tohoto rohového profilu?

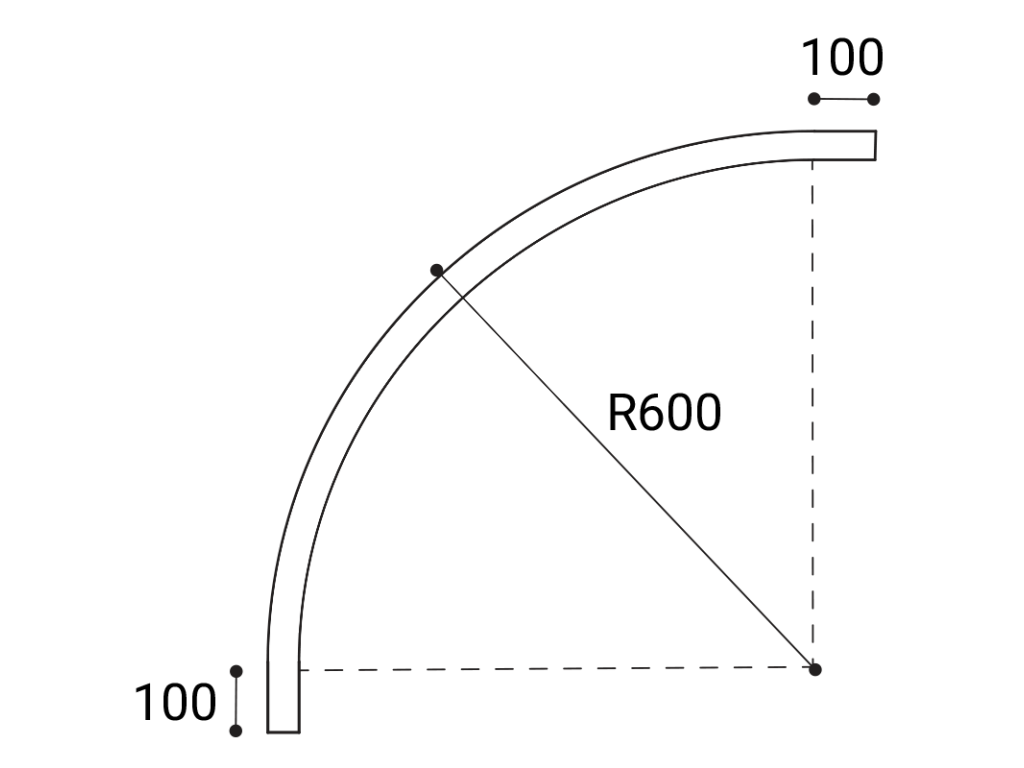

MAG ROUND CORNER-H R600 má pevný poloměr oblouku 600 mm (označení R600 v názvu). Celková délka hliníkového profilu po oblouku činí 700 mm. Průřez profilu je 26 mm na šířku a 53 mm na výšku. Tyto hodnoty jsou klíčové pro projektanty při výpočtu délky světelné trasy: kruhová trasa o průměru 1 200 mm (2 × R600) vyžaduje 4 kusy tohoto obloukového dílu pro plný kruh. Díl je navržen tak, aby navazoval přímo na přímé sekce systému MAG TRACK bez nutnosti přídavných konektorů, pokud je geometrie trasy přesně dodržena podle dokumentace LED2.
