MAG TRACK DALI Driver 250 W 48V DC 6092803 LED2

Detailní popis produktu

Dokumentace ke stažení

MAG DRIVER 250 – 250 W, 48 V DC, DALI, IP 20, 268 × 22 × 44 mm

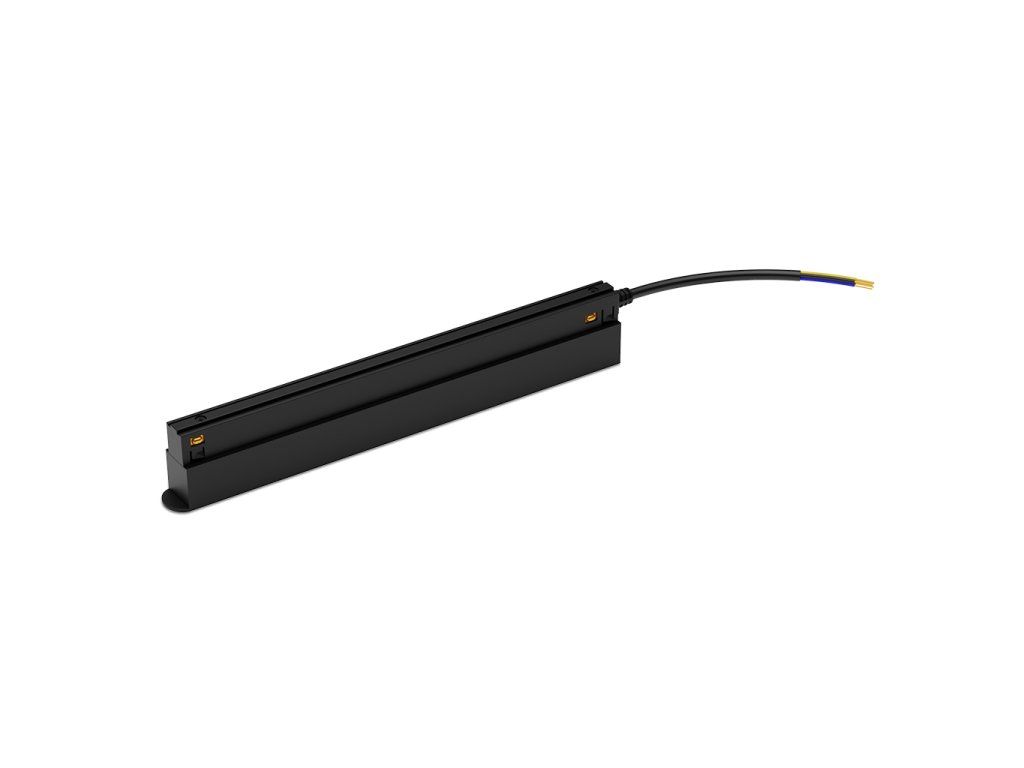

Centrální zdroj s výkonem 250 W pokryje rozlehlé magnetické lišticové instalace bez potřeby dalšího dělení okruhů. MAG DRIVER 250 od LED2 je napájecí zdroj navržený výhradně pro systémy MAG TRACK a MAG IN TRACK. Tělo je vyrobeno z pevného plastu PC v matné černé úpravě RAL 9005 – úzký hranolový profil o rozměrech 268 × 22 × 44 mm se bezproblémově skryje za podhled nebo do technického prostoru kolejnice. Na jednom konci je patrný zaoblený kabelový výstup s průchozím vedením (THROUGH WIRING), které dovoluje řetězit více segmentů lišty do jednoho okruhu bez přerušení datové sběrnice. Výstupní napětí 48 V DC odpovídá bezpečnostnímu standardu SELV – bezpečné extra nízké napětí nevyžadující zvláštní ochranu živých částí. Driver je určen pro interiérová prostředí s krytím IP 20 a třídou ochrany 2, typicky pro galerie, muzea, obchody s módou nebo retail showroomy.

Proč zvolit MAG DRIVER 250 LED2?

• Výkon 250 W: Jeden zdroj unese plně obsazenou magnetickou lištu délky několika metrů – eliminuje nutnost více driverů na jednom okruhu.
• DALI stmívání: Digitální sběrnice DALI umožňuje adresování a skupinové řízení svítidel; plynulá regulace bez blikání splňuje požadavky na dynamické osvětlení interiérů.
• THROUGH WIRING – průchozí kabeláž: Propojení více lišt za sebou bez přerušení napájecího vedení šetří čas instalace a snižuje počet spojů.
• Kompaktní rozměry 268 × 22 × 44 mm: Nízký profil umožňuje montáž přímo do těla kolejnice nebo do podhledu bez viditelných technologických prvků.

Technická specifikace

Pro architekty a projektanty

MAG DRIVER 250 od LED2 je klíčový prvek při dimenzování magnetických lišticových soustav MAG TRACK a MAG IN TRACK. Při návrhu osvětlovací soustavy v softwaru DIALux nebo Relux je nutné zdroj zahrnout do schématu jako napájecí uzel s výkonem 250 W a výstupem 48 V DC. Průchozí kabeláž (THROUGH WIRING) zjednodušuje topologii rozvodu – jednotlivé sekce lišty lze napájet sériově bez přidávání dalších odboček. Pro BIM projekty a výkresovou dokumentaci je doporučeno vyžádat 3D model a technický list přímo prostřednictvím obchodního oddělení LED2. Datový protokol DALI umožňuje integraci do řídicích systémů budov (BMS) a splňuje požadavky normy EN 62386 pro adresovatelné osvětlení. Krytí IP 20 a třída ochrany 2 jsou parametry rozhodující pro zpracování elektroprojektové dokumentace v souladu s normou ČSN 33 2000.

Časté dotazy

Jaký stmívací systém MAG DRIVER 250 podporuje?

MAG DRIVER 250 podporuje výhradně digitální stmívací protokol DALI (Digital Addressable Lighting Interface) dle normy EN 62386. DALI umožňuje plynulou regulaci jasu připojených magnetických svítidel, skupinové adresování a integraci do systémů správy budov (BMS). Klasické TRIAC ani 0–10 V stmívání tento driver nepodporuje. Pro správnou funkci je nutné připojit driver ke kompatibilnímu DALI kontroléru nebo systémové centrále. Výstupní napájení je 48 V DC s maximálním výkonem 250 W.

Co znamená THROUGH WIRING u napájecího zdroje pro lištu?

THROUGH WIRING označuje průchozí kabelové propojení, díky němuž lze napájecí vodiče vést kontinuálně skrze driver dál do navazujícího segmentu lišty. Při instalaci systému MAG TRACK nebo MAG IN TRACK to konkrétně znamená, že není nutné přivádět samostatný napájecí kabel ke každému driveru zvlášť – rozvod lze realizovat jako řetěz. Výsledkem je čistší elektroinstalace, méně spojů a rychlejší montáž. Rozměry driveru 268 × 22 × 44 mm přitom umožňují jeho skrytí přímo v těle kolejnice nebo podhledu.

Je MAG DRIVER 250 vhodný pro kanceláře nebo open space?

MAG DRIVER 250 je určen pro interiérová prostředí s krytím IP 20 – tedy pro suché prostory, jako jsou kanceláře, open space, galerie, obchody nebo showroomy. Díky výkonu 250 W a protokolu DALI podporuje dynamické světelné scény a skupinové řízení zón, což je pro kancelářské a obchodní instalace klíčová vlastnost. Třída ochrany 2 a napájení 48 V DC (SELV) zajišťují bezpečný provoz bez nutnosti dalšího ochranného uzemnění. Do vlhkých prostor ani exteriéru tento driver není určen.
