RAY XS Zápustné LED svítidlo DALI 3 W 2250133D LED2

Detailní popis produktu

Dokumentace ke stažení

RAY XS BLACK – 3 W, 180 lm, 3 000 K, IP 44, DALI/PUSH, d40 mm

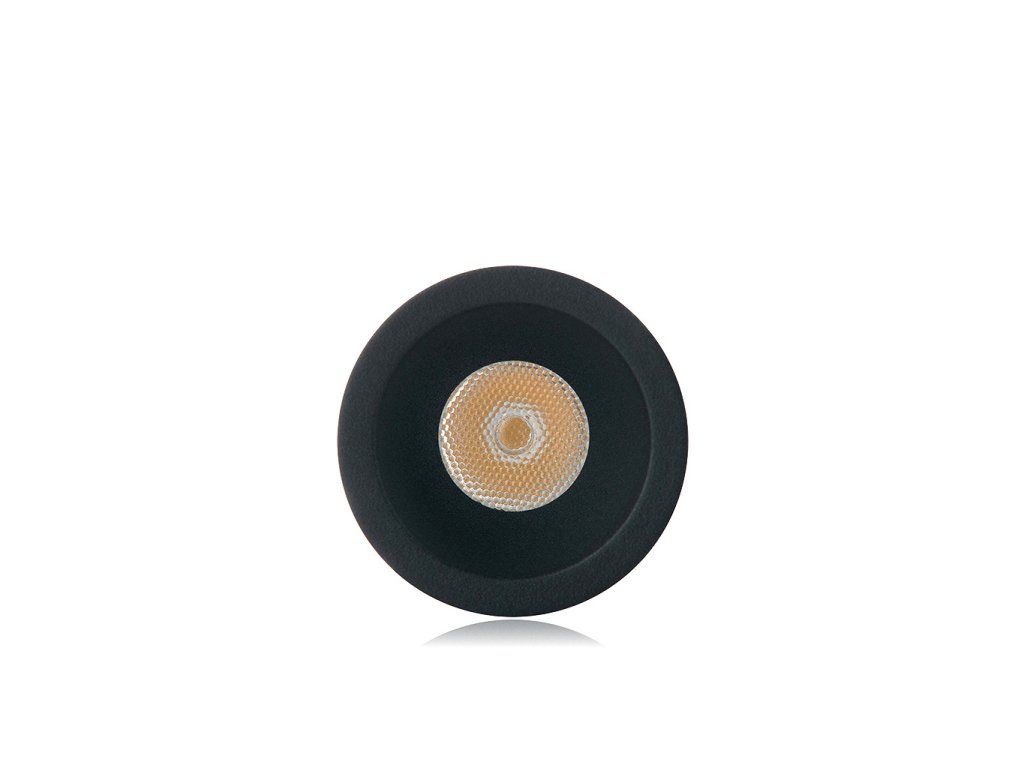

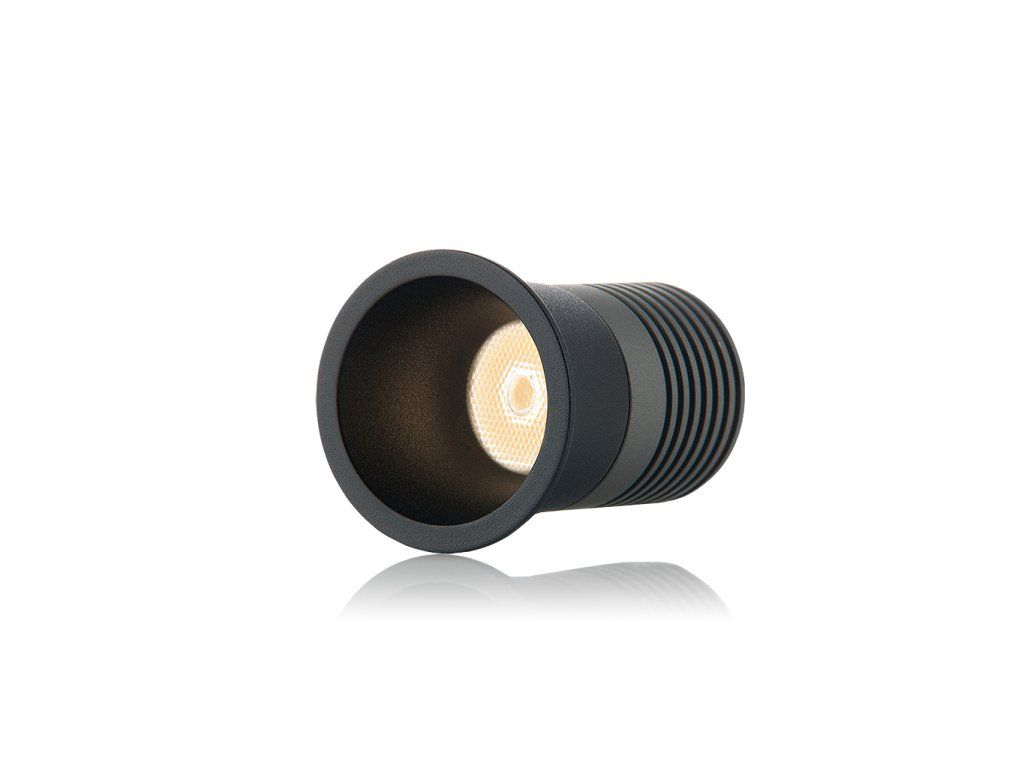

Světelný tok 180 lm při příkonu 3 W řadí RAY XS mezi nejúspornější zápustná bodová svítidla pro precizní bodové osvětlení. Svítidlo LED2 RAY XS (SKU 2250133D) zaujme miniaturním kruhovým tělem o průměru pouhých 40 mm a hloubkou 57 mm; montážní otvor je jen 35 mm. Litý hliníkový korpus v černém matném povrchu RAL 9005 tvoří hluboce profilovanou misku, jejíž vnitřní stěny jsou opatřeny jemnou texturou eliminující odlesky. Prismatické stínítko drží hodnotu oslnění na UGR < 19, a proto je svítidlo vhodné do obývacích pokojů, obchodních prezentačních prostor, hotelových chodeb i koupelen s krytím IP 44. Teplá bílá 3 000 K v kombinaci s CRI 90+ a SDCM < 3 podává barvy přirozeně a konzistentně. Svítidlo led2 RAY lze plně integrovat do DALI sítí nebo ovládat tlačítkovým PUSH stmívačem – bez nutnosti dalšího řídícího modulu.

Proč zvolit RAY XS LED2?

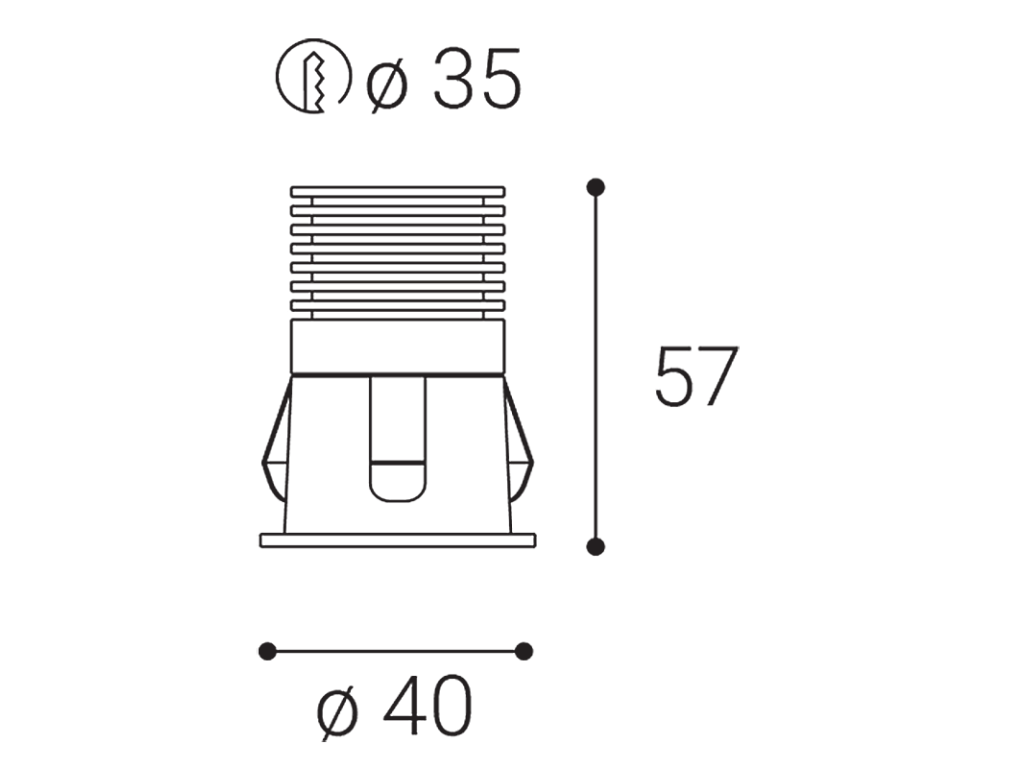

• Miniaturní zástavbové rozměry: průměr 40 mm, montážní otvor 35 mm – ideální pro sádrokartonové podhledy s minimální konstrukční výškou 57 mm.
• Věrnost barev SDCM < 3: shoda barev pod hodnotou 3 znamená, že skupiny svítidel působí vizuálně jednotně – klíčové pro galerické a obchodní instalace.
• DALI/PUSH stmívání: plná kompatibilita s DALI sběrnicí i jednoduchým tlačítkovým ovládáním zajišťuje flexibilitu od chytrých systémů až po domácí instalace.
• Životnost L80B20 50 000 h: po 50 000 hodinách provozu si svítidlo uchovává alespoň 80 % počátečního světelného toku – minimální údržba po celou dobu životnosti.

Technická specifikace

Pro architekty a projektanty

Svítidlo LED2 RAY XS je díky kompaktním rozměrům (d40 × 57 mm, otvor 35 mm) a vyzařovacímu úhlu 40° vhodné pro světelné výpočty v programech DIALux a Relux. Na stránkách led2.cz jsou dostupné LDT fotometrické soubory a 3D modely pro přímý import do projekčních nástrojů. Hodnota UGR < 19 splňuje požadavky normy ČSN EN 12464-1 pro pracovní i pobytové prostory. DALI adresovatelnost umožňuje zónové řízení v rámci KNX nebo DALI-2 sítí – každé svítidlo lze adresovat samostatně bez nutnosti skupinových napájecích obvodů. Třída ochrany IP 44 a deklarovaná životnost L80B20 50 000 h usnadní výpočty nákladů na údržbu v průběhu životního cyklu stavby. Svítidlo se dodává v individuálním balení (master pack 1 ks), což zjednodušuje logistiku na stavbě.

Časté dotazy

Jaká je věrnost barev tohoto svítidla?

RAY XS dosahuje indexu podání barev CRI 90+ a odchylky shody barev SDCM < 3. To znamená, že barvy osvětlených předmětů vypadají přirozeně a skupiny svítidel jsou vizuálně jednotné – bez viditelného zeleného nebo růžového nádechu. Hodnota SDCM pod 3 je standardem pro náročné instalace v galeriích, obchodech s módou nebo hotelových interiérech. Teplá bílá 3 000 K doplňuje tento parametr příjemnou atmosférou bez chladného modrého světla.

Jaký stmívací systém RAY XS podporuje?

Svítidlo RAY XS 2250133D podporuje DALI (Digital Addressable Lighting Interface) a PUSH stmívání. DALI umožňuje individuální adresaci každého svítidla v síti a integraci s řídicími systémy budov (BMS, KNX). PUSH stmívání zajišťuje jednoduché ovládání stiskem klasického tlačítkového spínače – bez speciálního stmívacího modulu. Napájecí proud je 700 mA, napájení 220–240 V AC. Stmívání není kompatibilní s fázovými TRIAC stmívači – pro správnou funkci použijte DALI ovladač nebo PUSH kompatibilní zapojení.

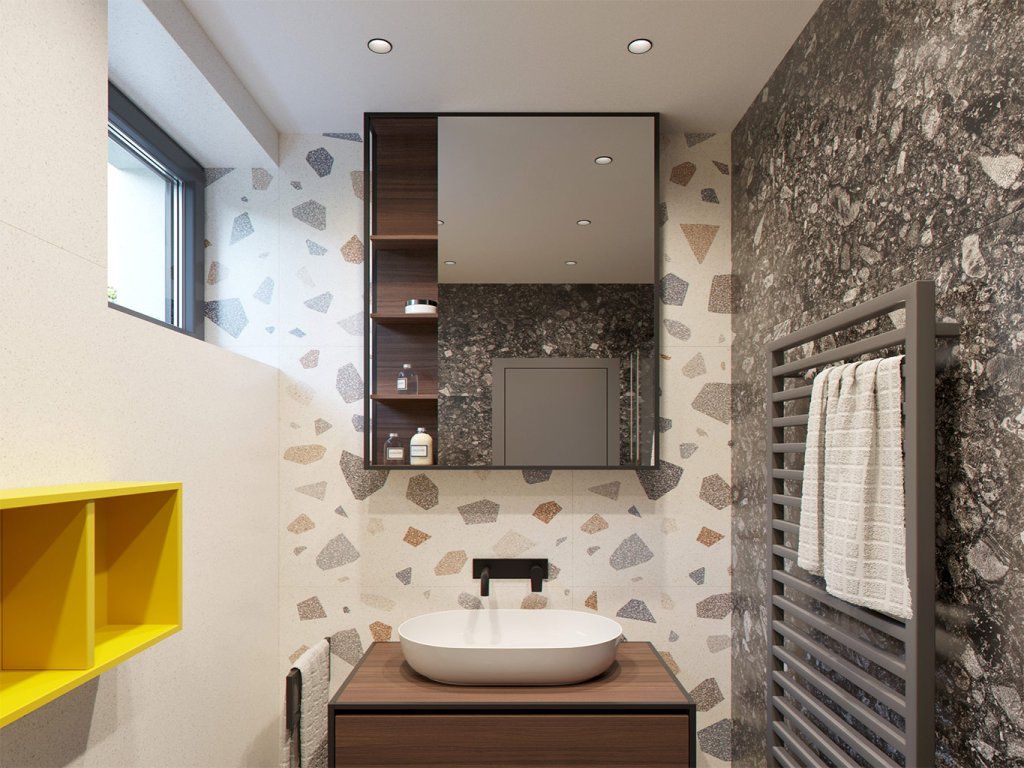

Je RAY XS vhodný do koupelny nebo vlhkých prostor?

Ano – svítidlo RAY XS disponuje krytím IP 44, které chrání před vniknutím pevných částic větších než 1 mm a před stříkající vodou ze všech stran. Instalaci do koupelny je možná v zónách 2 a 3 dle normy ČSN 33 2000-7-701. Materiál těla je kombinace hliníku a PC (Aluminium/PC), povrch RAL 9005 odolává vlhkosti bez koroze. Montážní otvor je pouze 35 mm, takže svítidlo lze osadit i do sádrokartonových podhledů s omezenou zástavbovou hloubkou 57 mm.
