RAY XS Zápustné LED svítidlo DALI 3W 3000K 2250131D LED2

Detailní popis produktu

Dokumentace ke stažení

RAY XS LED2 – 3 W, 195 lm, 3 000 K, CRI 90+, IP 44, DALI/PUSH

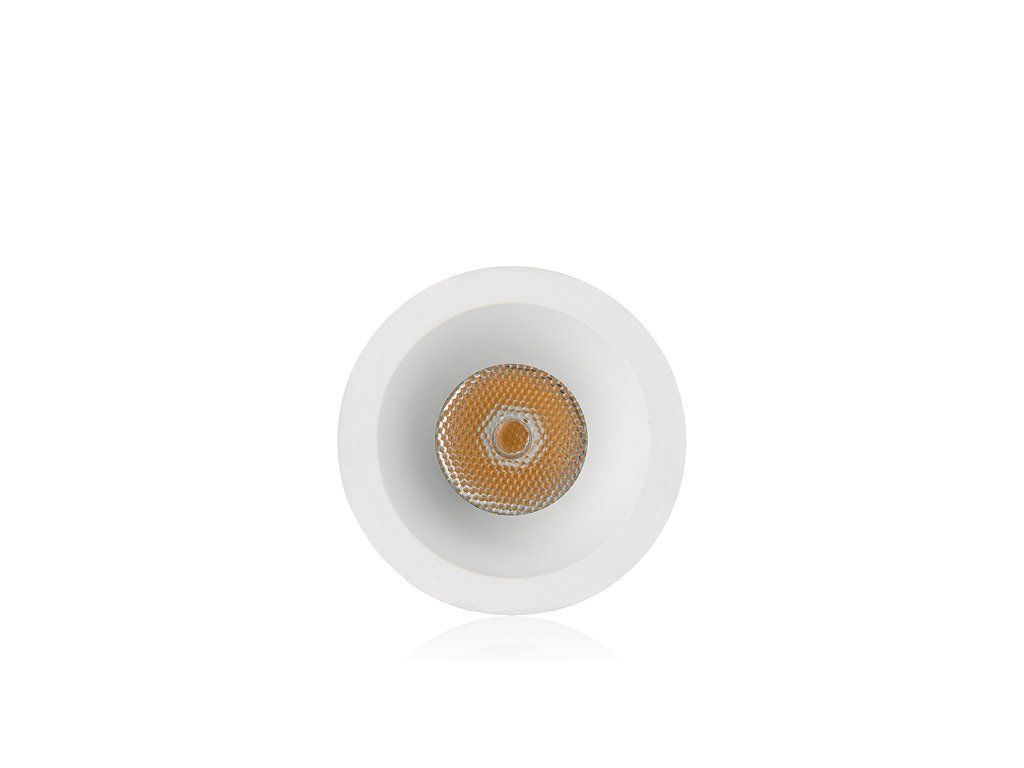

Světelný tok 195 lm z průměru pouhých 40 mm předefinuje pojem diskrétního osvětlení. Svítidlo LED2 RAY XS má kruhové tělo z hliníkového odlitku s hladkou bílou práškovou úpravou RAL 9003, které zcela splývá se sádrokartonovým stropem. Prizmatický reflektor zapuštěný hluboko v tubusové komoře o hloubce 57 mm vizuálně zakrývá LED čip a eliminuje přímý pohled na světelný zdroj. Vyzařovací úhel 40° soustřeďuje světlo do soustředěného paprsku vhodného pro akcentaci předmětů, uměleckých děl nebo pracovních ploch. Index podání barev CRI 90+ v kombinaci s odchylkou SDCM < 3 zajišťuje konzistentní, přirozeně vyhlížející světlo v celé sérii. Krytí IP 44 dovoluje instalaci v koupelnách (zóna 2 a 3) nebo v jiných prostorách se zvýšenou vlhkostí. Efektivita 65 lm/W a životnost L80B20 50 000 h snižují provozní náklady na minimum.

Proč zvolit RAY XS LED2?

• Miniaturní zástavbový rozměr: montážní otvor 35 mm umožňuje instalaci i do tenčích kazetových stropů nebo sádrových lišt, kde by větší downlight nevyšel.
• DALI/PUSH stmívání: plynulá regulace DALI i jednoduchý PUSH-DIM protokol v jednom svítidle – kompatibilita s inteligentními systémy řízení osvětlení bez přídavných modulů.
• SDCM < 3 a CRI 90+: odchylka barvy pod hranicí viditelné neshody a vysoká věrnost barev zajišťují vizuálně homogenní pole světel v rastru.
• IP 44 a hliníkové tělo: ochrana před stříkající vodou a materiál s vysokou tepelnou vodivostí prodlužují životnost LED čipu na deklarovaných 50 000 h (L80B20).

Technická specifikace

Pro architekty a projektanty

LED2 RAY XS je navrženo pro projekty, kde stropní rovina hraje roli čisté plochy bez vizuálního ruchu. Montážní otvor 35 mm a celková hloubka 57 mm jsou klíčové parametry pro koordinaci s konstrukční skladbou stropu. LDT fotometrický soubor je k dispozici ke stažení a umožňuje přesný výpočet osvětlenosti v programech DIALux nebo Relux – vyzařovací úhel 40° s hodnotou UGR < 19 předurčuje svítidlo do prostor s požadavkem na omezení oslnění dle ČSN EN 12464-1. Podpora DALI umožňuje adresovatelné řízení v rámci komplexních systémů správy budov (BMS). Hodnota SDCM < 3 je zásadní pro rastrové instalace, kde je barevná konzistence mezi svítidly vizuálně hodnocena. Technická dokumentace LED2, 3D modely a IES soubory jsou dostupné na vyžádání u výrobce. Svítidlo splňuje požadavky pro koupelnové zóny s krytím IP 44.

Časté dotazy

Jaká je věrnost barev svítidla RAY XS LED2?

Svítidlo RAY XS dosahuje indexu podání barev CRI 90+, což znamená, že barvy povrchů, textilií nebo uměleckých děl jsou reprodukovány velmi věrně oproti přirozenému světlu. Současně je odchylka barevné teploty SDCM < 3, tedy pod hranicí, kterou průměrné lidské oko vnímá jako nesoulad mezi sousedními svítidly v rastru. Tato kombinace je vhodná pro galerie, obchody s textilem, restaurace a prémiové obytné interiéry, kde záleží na přesném vizuálním vjemu. Barevná teplota je fixní 3 000 K – teplá bílá podporující útulnou atmosféru.

Jaký stmívací systém RAY XS podporuje?

RAY XS (SKU 2250131D) podporuje dva stmívací protokoly: DALI (Digital Addressable Lighting Interface) pro adresovatelné digitální řízení v rámci inteligentních systémů osvětlení, a PUSH-DIM pro jednoduchou regulaci pomocí běžného tlačítkového spínače bez nutnosti speciálního stmívače. Napájecí proud je 700 mA, napájení 220–240 V AC. DALI umožňuje individuální adresování každého svítidla, skupinové scény i napojení na BMS – vhodné pro komerční projekty. PUSH-DIM oceníte v bytové výstavbě, kde chcete stmívání bez složité elektroinstalace. Jiné protokoly (TRIAC, 0–10 V) toto svítidlo nepodporuje.

Je RAY XS vhodný do koupelny nebo vlhkých prostor?

Ano. Krytí IP 44 chrání svítidlo před stříkající vodou ze všech směrů, takže RAY XS lze instalovat v koupelnách v zóně 2 a zóně 3 podle normy ČSN EN 60598. Průměr montážního otvoru je 35 mm a celková hloubka za stropem 57 mm – ověřte dostatečný prostor nad sádrokartonem. Svítidlo není určeno pro přímý kontakt s vodou (sprchová kabina, venkovní instalace). Třída ochrany 3 znamená, že napájení probíhá z bezpečnostního napětí prostřednictvím odděleného zdroje. Pro exteriérové nebo zcela mokré prostory zvolte variantu s vyšším stupněm IP krytí.
