Stropní LED Svítidlo LED2 DUSTER HF Sensor Kit | 6229400

Detailní popis produktu

Dokumentace ke stažení

HF senzor pohybu – 400 W, 220–240 V AC, IP 20, rodiny DUSTER a HULK

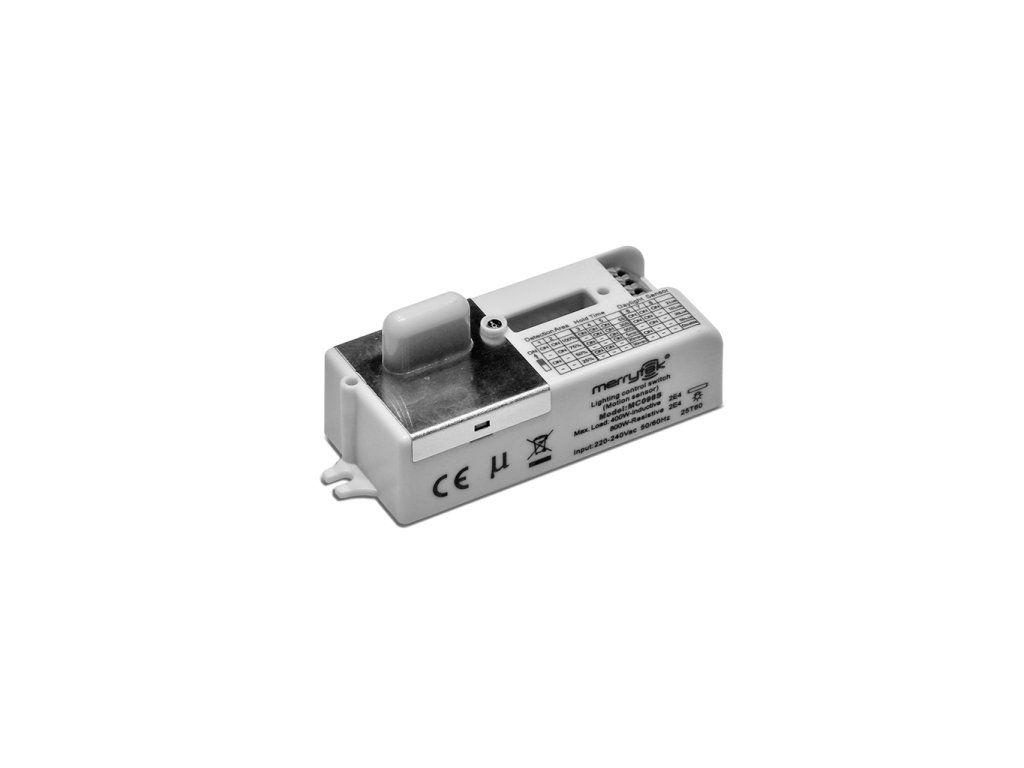

HF mikrovlnný radar detekuje pohyb spolehlivě i skrze lehké překážky a spouští svítidlo bez mechanického kontaktu. Senzorový kit LED2 pro rodiny DUSTER, DUSTER II, DUSTER III a HULK využívá modul Merrytek MC09ES s vysokofrekvenčním čidlem. Tělo senzoru tvoří bílý plastový obdélníkový blok s kovovým spodním krytem – tento kombinovaný materiál METAL zajišťuje tuhý základ pro montáž. Na čelní straně vystupuje kupolovitý senzorový prvek, na horní ploše je štítek s konfiguračními tabulkami pro nastavení detekční zóny (Detection Area), doby dosvitu (Hold Time) a prahu denního světla (Daylight Sensor). Senzor je navržen pro krytí IP 20, tedy pro suché interiérové prostory – kanceláře, chodby, sklady a průmyslové haly. Napájení 220–240 V AC / 50–60 Hz odpovídá standardní evropské rozvodné síti. Maximální odporová zátěž dosahuje 400 W (resistive) a 800 W (induktivní), což pokrývá běžné LED, halogenové i zářivkové zdroje v rodinách DUSTER a HULK.

Proč zvolit HF Sensor Kit pro DUSTER a HULK LED2?

• Mikrovlnná detekce: HF radar (na rozdíl od PIR) registruje pohyb i přes tenké přepážky a reaguje na jemné pohyby, čímž eliminuje nežádoucí vypnutí světla při práci u stolu.
• Nastavitelné parametry: Konfigurovatelná detekční zóna, doba dosvitu a práh denního osvětlení přímo na modulu – bez nutnosti externího ovládače nebo aplikace.
• Maximální zátěž 400 W (resistive): Pokrývá všechna svítidla řad DUSTER a HULK v LED provedení i jejich kombinace na jedné větvi.
• Originální příslušenství LED2: Senzor je certifikovaný jako součást systému DUSTER/HULK – zajišťuje kompatibilitu a zachování záruky svítidla.

Technická specifikace

Pro architekty a projektanty

Při návrhu osvětlení kanceláří, průmyslových hal nebo chodeb s požadavkem na automatické řízení přítomnosti je HF Sensor Kit LED2 pro rodiny DUSTER a HULK přímou komponentou, kterou lze zahrnout do výkazu materiálů pod SKU 6229400. Modul Merrytek MC09ES umožňuje nastavení detekční zóny tak, aby pokrývala konkrétní pracovní plochu bez přesahu do sousedních prostor – relevantní detail pro open-space layouty. Pro výpočty osvětlenosti v programech Dialux nebo Relux zůstávají parametry svítidel řad DUSTER a HULK beze změny; senzor ovlivňuje pouze spínací logiku, nikoli fotometrické hodnoty. Fotometrická data (LDT soubory) a 3D podklady pro svítidla DUSTER a HULK jsou dostupné na webu led2.cz v sekci ke stažení. Krytí IP 20 omezuje použití na suché vnitřní prostory; pro vlhké nebo exteriérové aplikace je nutné zvolit jiné řešení. Certifikace CE je vyznačena přímo na štítku modulu.

Časté dotazy

Jaký typ senzoru pohybu HF Sensor Kit obsahuje?

Kit obsahuje HF modul Merrytek MC09ES pracující na principu mikrovlnného radaru. Na rozdíl od PIR senzorů (pasivní infračervené čidlo) dokáže HF radar detekovat pohyb i skrze lehké nekovové překážky a reaguje na jemné pohyby, například dýchání osoby sedící u pracovního stolu. Napájení modulu je 220–240 V AC / 50–60 Hz, maximální odporová zátěž 400 W. Senzor je kompatibilní výhradně se svítidly řad DUSTER, DUSTER II, DUSTER III a HULK od LED2; pro jiná svítidla jeho mechanická i elektrická kompatibilita není zaručena.

Se kterými svítidly LED2 je senzor kompatibilní?

HF Sensor Kit pod SKU 6229400 je originální příslušenství určené pro stropní svítidla LED2 z rodin DUSTER, DUSTER II, DUSTER III a HULK. Maximální zátěž 400 W (resistive) nebo 800 W (induktivní) pokrývá celý výkonový rozsah těchto řad. Senzor lze nainstalovat jako tovární součást nového svítidla nebo jako náhradní díl do již provozovaného svítidla – v obou případech je zachována kompatibilita a záruční podmínky LED2. Pro svítidla jiných rodin nebo jiných výrobců použití nedoporučujeme.

Je senzor vhodný pro vlhké prostory nebo koupelnu?

Nikoli. HF Sensor Kit 6229400 má krytí IP 20, které odpovídá ochraně proti pevným tělesům větším než 12 mm, ale bez ochrany proti vlhkosti. Senzor je určen výhradně pro suché vnitřní prostory – kanceláře, chodby, sklady nebo průmyslové haly. Pro instalaci v koupelně, sprše, venkovním podloubí nebo jiném vlhkém prostředí je nutné zvolit svítidlo s integrovaným senzorem s odpovídající IP klasifikací (IP 44 nebo vyšší). Provoz v nevhodném prostředí může způsobit poškození modulu a zánik záruky.
