YPSO HF senzor pohybu DIP přepínač 6469900 LED2

Detailní popis produktu

Dokumentace ke stažení

YPSO 30/36 HF SENSOR – 220–240 V AC, DIP konfigurace, Stand-by DIM 25–50 %, Daylight 5–50 lux

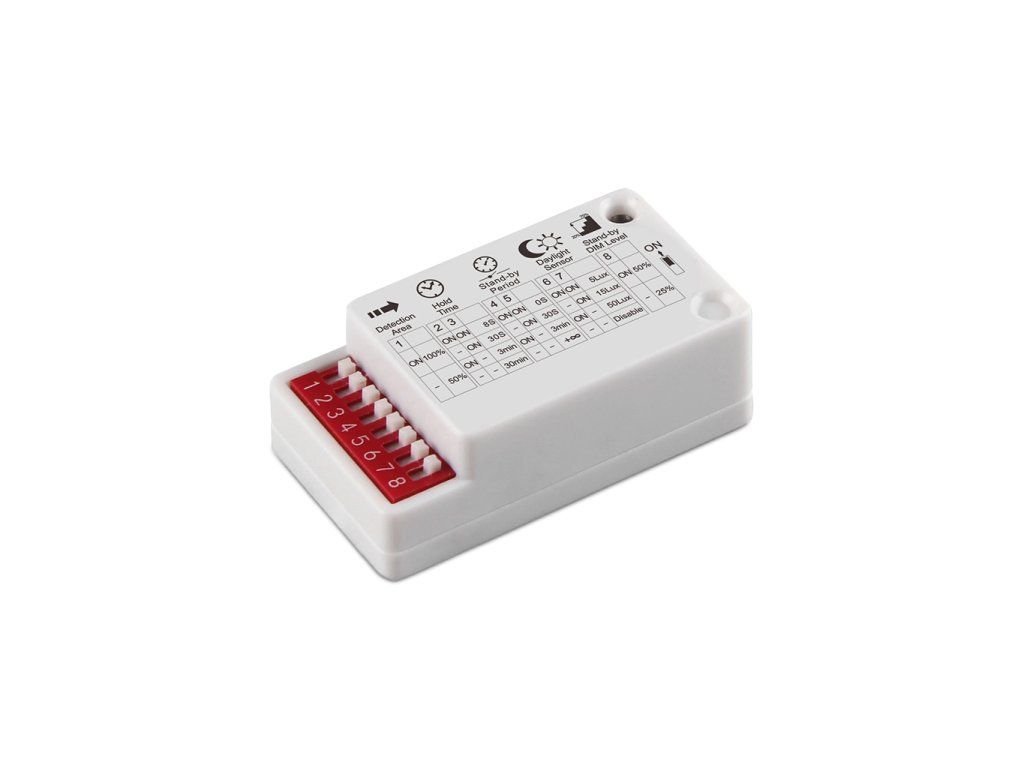

HF mikrovlnný senzor s 8 DIP přepínači pro přesné nastavení bez externího nářadí. Modul LED2 YPSO 30/36 HF SENSOR je kompaktní bílý plastový box (RAL 9003) obdélníkového tvaru o rozměrech 28 × 60 × 15 mm – navržen pro vestavbu do stropních svítidel rodiny YPSO. Na horní ploše těla je přehledně vytištěna konfigurační tabulka se symboly pro každou skupinu DIP přepínačů: Detection Area, Hold Time, Stand-by Period, Daylight Sensor a Stand-by DIM Level. Červený DIP blok s polohovými spínači číslovanými 1–8 umožňuje mechanické přenastavení přímo na místě instalace. Napájení 220–240 V AC / 50–60 Hz zajišťuje přímé zapojení do standardní elektroinstalace. HF technologie detekuje pohyb i skrze tenké příčky nebo sklo, což je klíčová výhoda oproti PIR senzorům zejména v uzavřených svítidlech. Senzor je vhodný pro kancelářské prostory, obchodní provozovny, chodby a průmyslové haly, kde je vyžadováno automatické řízení světla s úsporou energie.

Proč zvolit YPSO HF SENSOR LED2?

• 8 DIP přepínačů pro konfiguraci na místě: Nastavení detekční zóny, doby svícení a prahy denního světla bez PC nebo aplikace – červený přepínačový blok s polohovými spínači 1–8 přímo na modulu.
• Daylight Sensor s prahem 5–50 lux: Senzor denního světla zabrání zbytečnému sepnutí při dostatečném přirozeném osvětlení – tři nastavitelné úrovně 5 lux, 15 lux a 50 lux.
• Stand-by DIM Level 25–50 %: Po uplynutí Hold Time neklesne svítidlo na nulu, ale přejde do pohotovostního stmívání na 25 % nebo 50 %, čímž zachovává bezpečnostní osvětlení chodeb.
• Kompaktní modul 28 × 60 × 15 mm, třída II: Malé rozměry umožňují vestavbu do tenkých stropních svítidel; třída ochrany II nevyžaduje ochranné uzemnění.

Technická specifikace

Pro architekty a projektanty

Senzor LED2 YPSO 30/36 HF SENSOR je určen k integraci do stropních svítidel rodiny YPSO a projektantům nabízí předvídatelné chování při výpočtech energetické úspory. Klíčový parametr pro výpočty v Dialux nebo Relux je práh sepnutí Daylight Sensor – tři volitelné hodnoty 5 lux, 15 lux a 50 lux dovolují přesně kalibrovat zóny přirozené a umělé osvětlenosti. Stand-by DIM Level 25 % nebo 50 % je podstatný při návrhu nouzového nebo bezpečnostního osvětlení chodeb dle ČSN EN 12464-1. Doba svícení Hold Time s volbou 8 s, 30 s, 3 min nebo ∞ pokryje vše od toalet po open-space kanceláře. Pro integraci do projektu jsou k dispozici technické výkresy a 3D modely svítidel YPSO na webu led2.cz; LDT soubory pro fotometrické výpočty jsou dostupné ke stažení v produktové dokumentaci. Modul nevyžaduje ochranné uzemnění (třída II), což zjednodušuje kabeláž.

Časté dotazy

Jak nastavit dobu svícení YPSO HF senzoru?

Doba svícení po detekci pohybu (Hold Time) se nastavuje mechanicky pomocí DIP přepínačů 2 a 3 na červeném DIP bloku. K dispozici jsou čtyři polohy: 8 s (krátká doba pro toalety a šatny), 30 s, 3 min (standardní kanceláře) a ∞ (trvalé svícení bez automatického vypnutí). Nastavení se provádí přímo na modulu bez nutnosti externího programátoru nebo aplikace – stačí tenký nástroj pro přepnutí DIP spínače. Po přenastavení stačí vypnout a znovu zapnout napájení, aby senzor načetl novou konfiguraci. Tato flexibilita umožňuje jednomu modelu pokrýt různé typy prostor od chodeb po průmyslové haly.

Co je Stand-by DIM Level a jak funguje u YPSO senzoru?

Stand-by DIM Level je úroveň stmívání, na kterou přejde svítidlo po uplynutí Stand-by Period – tedy v době, kdy v prostoru není detekován pohyb, ale svítidlo zcela nezhasne. Senzor YPSO 30/36 nabízí tři volby: 25 % (úsporný pohotovostní režim, vhodný pro chodby a schodiště), 50 % (vyšší bezpečnostní osvětlenost) a Disable (funkce vypnuta – svítidlo po Hold Time zhasne úplně). Hodnotu nastavíte DIP přepínačem 8. Stand-by Period, tedy dobu přechodu do pohotovostního režimu, volíte přepínači 4 a 5 ve variantách 0 s, 30 s, 3 min nebo 30 min. Kombinace obou parametrů chrání bezpečnostní osvětlení dle norem.

Na jakém principu YPSO HF senzor detekuje pohyb?

Senzor využívá HF mikrovlnnou technologii (vysokofrekvenční záření), která na rozdíl od PIR senzorů nevyžaduje přímý výhled na osobu. Mikrovlnný signál proniká tenkými nekovovými materiály – sklem, sádrokartonem nebo plastem – a detekuje pohyb i za přepážkou. Detekční zóna je nastavitelná DIP přepínačem 1: poloha ON odpovídá plné detekční oblasti, poloha s hodnotou 50 % zmenší dosah přibližně na polovinu, čímž zabrání falešným detekcím z přilehlých prostor. HF technologie je také méně citlivá na teplotní výkyvy než PIR, což ji předurčuje pro průmyslové prostory s kolísající teplotou. Prahová osvětlenost Daylight Sensor (5, 15 nebo 50 lux) navíc zajistí, že senzor sepne pouze tehdy, když přirozené světlo nestačí.
